Hyundai Breaker - เซอร์กิตเบรกเกอร์แรงดันต่ำ (Low Voltage Circuit Breakers)

เป็นบริภัณฑ์ไฟฟ้าสำหรับเปิดปิดวงจรไฟฟ้าแรงดันต่ำในภาวะปกติ และจะเปิดวงจรโดยอัตโนมัติเมื่อเกิดภาวะผิดปกติ

  • การใช้กำลังเกิน (Overload)
  • การลัดวงจร (Short Circuit)

มาตรฐานของ CB ที่สำคัญคือ

  • IEC 60947-2 “Low Voltage Swichgear and Controlgear, Part 2 Circuit Breaker” สำหรับใช้ในงานอุตสาหกรรม ซึ่งสามารถปรับค่า Ic (คือ ความสามารถในการตัดกระแสไฟฟ้าลัดวงจรของอุปกรณ์ป้องกันได้อย่าง ปลอดภัย โดยไม่ทำให้อุปกรณ์ป้องกันนั้นเสียหายหรือไหม้ลุกลาม) ได้ ชนิดของเซอร์กิตเบรกเกอร์แรงดันต่ำ (น้อยกว่า 1,000 Volt)
  • IEC 60898 “Circuit Breakers for Overcurrent Protection for Household and Similar Installations” สำหรับที่ใช้งานกับบ้านที่อยู่อาศัย ใช้งานง่ายไม่ต้องมีการปรับตั้งค่าใดๆ มีพิกัดขนาดไม่เกิน 125 AT ส่วนใหญ่เป็น CB ขนาดเล็ก ที่เรียกว่า Miniature Circuit Breaker (MCB)

ประเภทของ CB
CB แบ่งตามลักษณะภายนอกและการใช้งาน
ได้เป็น 3 ชนิด คือ
1. Miniature Circuit Breaker (MCB)
2. Molded Case Circuit Breaker (MCCB)



Miniature Circuit Breaker (MCB)
เป็น CB ขนาดเล็ก ใช้ติดตั้งในแผงจ่ายไฟ (Panelboard)
และแผงจ่ายไฟของที่อยู่อาศัย (Consumer Unit)

  • เพื่อป้องกันวงจรย่อยของระบบไฟฟ้าของบ้าน สำนักงาน
  • MCB สามารถทำตามมาตรฐาน IEC 60898
  •  IEC 60898 Domestic, Unskilled People

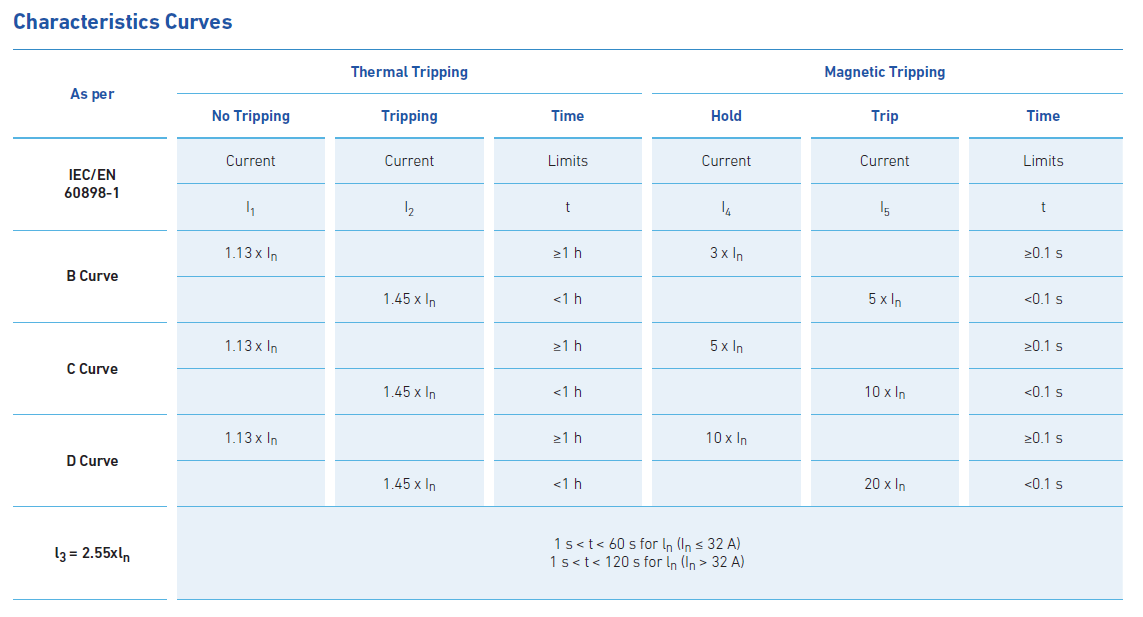

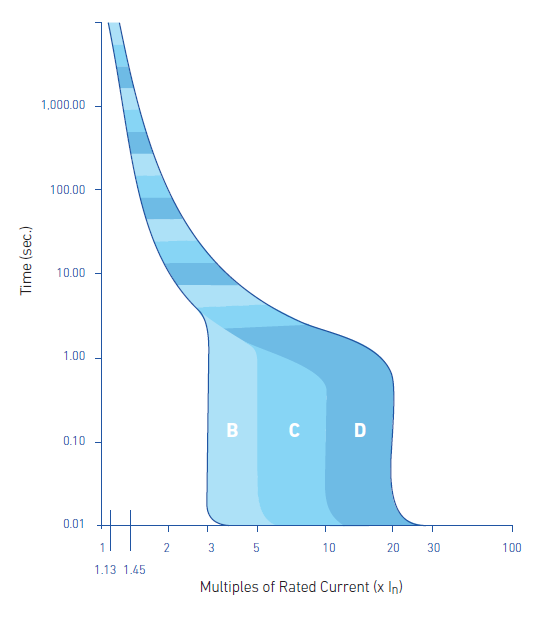

Tripping Characteristic


ประเภท B > 3 In ถึง 5 In ช้สำหรับวงจรไฟฟ้าที่ไม่มีกระแสไฟกระโชก (Inrush Current) หรือเสิร์จสวิตชิง (Switching Surge)
ประเภท C > 5 In ถึง 10 In ใช้สำหรับวงจรไฟฟ้าทั่วไปที่อาจมีกระแส ไฟกระโชก (Inrush Current) เช่น ไฟแสงสว่างฟลูออเรสเซนต์ มอเตอร์เล็กๆ เครื่องปรับอากาศ เป็นต้น
ประเภท D > 10 In ถึง 50 In ใช้สำหรับวงจรไฟฟ้าที่มีกระแสไฟกระโชก (Inrush Current) สูง เช่น เครื่องเชื่อม เครื่องเอกซเรย์ เป็นต้น

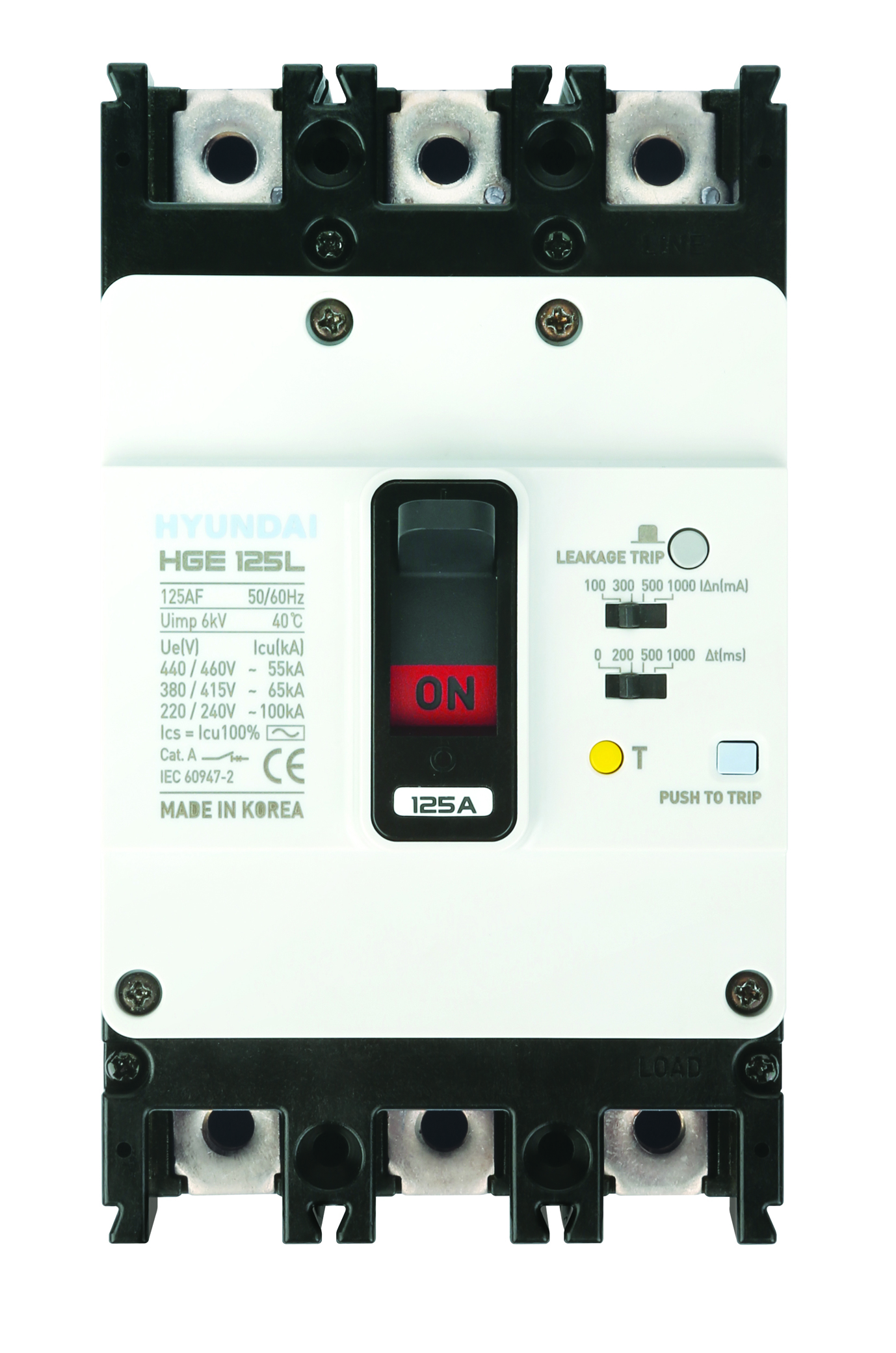

Molded Case Circuit Breaker (MCCB)


เป็น CB ที่บริภัณฑ์ตรวจจับและบริภัณฑ์ตัดต่ออยู่
ภายในวัสดุฉนวน ซึ่งทำด้วยสารประเภทพลาสติกแข็ง

  • มีตั้งแต่ขนาดเล็กจนถึงขนาดใหญ่ ใช้สำหรับป้องกัน
    ระบบไฟฟ้า ตั้งแต่วงจรย่อยสายป้อนถึงสายประธาน
    และบริภัณฑ์ไฟฟ้าด้วย

MCCB มี IC หลายขนาดให้เลือกตามระบบไฟฟ้า

  • MCCB ขนาดมาตรฐาน (Standard CB)
  • MCCB แบบ IC สูง (High Interrupting Capacity Circuit Breaker)
  • MCCB แบบจำกัดกระแสลัดวงจร (Current Limiting Circuit Breaker : CLCB)


MCCB ขนาดมาตรฐาน (Standard CB)

  • ขนาดตั้งแต่ 125 AF ถึง 1600 AF
  • มี IC ให้เลือกใช้อยู่หลายระดับ
  • เป็น MCCB ที่มี IC ไม่สูงนัก เช่น 16 kA, 25 kA และ
    35 kA
  • เหมาะสำหรับงานระบบไฟฟ้าขนาดเล็ก ขนาดปานกลาง


MCCB แบบ IC สูง (High Interrupting Capacity Circuit Breaker)

  • มี IC สูงกว่า Standard CB
  • มีขนาดของ IC หลายระดับ ได้แก่ 25 kA, 35 kA, 50 kA, 65 kA และ 100 kA

MCCB แบบนี้ใช้ในที่ซึ่งมีกระแสลัดวงจรสูงเกินกว่าที่จะใช้ CB แบบมาตรฐานได้





MCCB แบบจำกัดกระแสลัดวงจร (Current Limiting Circuit Breaker : CLCB)

  • เป็น CB ที่มี IC สูงมาก คือ 100 kA ถึง 200 kA ที่ 400/415V
  • สามารถตัดกระแสลัดวงจรได้เร็วมาก คือภายในเวลา 5 ms
  • สามารถใช้ CB ขนาดเล็กที่มี IC ต่ำในวงจรไฟฟ้า ซึ่งมีกระแสลัดวงจร สูงกว่า IC ของ CB ได้ โดยมี CLCB คุมอยู่ต้นทาง (Upstream)

Cascade Protection หรือ Back Up Protection

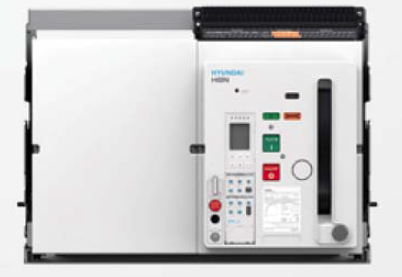

Air Circuit Breaker (ACB)

  • เป็น CB ขนาดใหญ่ มีพิกัดกระแสต่อเนื่องสูง คืออาจมีตั้งแต่ 630 Aถึง 6300 A
  • เป็นแบบเปิดโล่ง (Open Frame) กล่าวคือ มีบริภัณฑ์และกลไกอยู่เป็นจำนวนมาก และติดตั้งอย่างเปิดโล่งเห็นได้ชัดเจน
  • มีพิกัด Icw, Utilization Category B
  • ใช้สำหรับป้องกันสายประธานและสายป้อนของระบบไฟฟ้า





จุดเด่น

  • Ics = 100% Icu
  • Pollution Degree : สามารถนำไฟฟ้า แม้มลภาวะระดับ 3
  • Rated Insulation Voltage (Ui) : 1,000 V
  • Rated Impulse Withstand Voltage (Uimp) : 8 kV
  • Rated Operational Voltage (Ue) : Up to 690 V, Rated Current : 3A Up to 1,600 A
  • Rated Breaking Capacity : Up to 150 kA
  • Tripping Device : Adjustable Thermal and Electronic
  • ได้รับการออบแบบผลิตภัณฑ์ Breaker ยอดเยี่ยมจาก IF AWARD ในปี 2016 ทั้ง VCB, ACB, MCCB จนถึงปัจจุบันยังไม่มีผลิตภัณฑ์ที่เป็น Breaker รายใดได้รับรางวัลนี้
  • การติดตั้งมีหลากหลายรูปแบบ อาทิ Fixed, Plug-In หรือ Withdrawable
  • มีขนาดกะทัดรัด ประหยัดเนื้อที่ติดตั้ง
  • อุปกรณ์เสริมมีหลากหลาย ติดตั้งได้ง่าย
  • มีประสิทธิภาพสูง ผลิตด้วยวัสดุที่มีคุณภาพ
  • สามารถติดตั้งได้ทั้งแบบยึดสกรูและแบบติดบนราง
  • การเข้าสายมีให้เลือกทั้งแบบสกรูและบัสบาร์
  • มีแผ่นกั้นระหว่างเฟสมาให้ทุกรุ่น
  • สามารถป้อนไฟได้สองทิศทาง (Reverse Feeder)
  • มีช่องสำหรับเสียบในการทดสอบการลัดวงจร

Circuit Breaker Hyundai
    เป็นอุปกรณ์ที่สามารถทนต่อกรดและการกัดกร่อนได้ดี
เพราะว่าเซอร์กิตเบรกเกอร์ของ Hyundai ได้ผลิตตามมาตรฐานเดียวกันทั้งบนบก และในทะเล อีกทั้งอุปกรณ์ที่ใช้ในทะเลจะต้องมีค่ากระแสลัดวงจรสูง (Icu) เพราะว่ามีพื้นที่จำกัดในการเดินสายไปยังจุดต่างๆ ซึ่งทeให้ต้องมี การเผื่อค่ากระแสลัดวงจร (Icu) ไว้สูงเช่นกัน ทำให้ลูกค้าสามารถไว้วางใจ ได้ว่าจะได้รับค่ากระแสลัดวงจร (Icu) ที่สูงในราคาที่คุ้มค่า และสามารถนำ ไปใช้ในงาน Industrial, Office & Residence, Building ได้อย่างมั่นใจ เพราะผ่านการใช้กับงานอุตสาหกรรมที่หนักมาแล้วทั้งสิ้น อาทิ แท่นขุดเจาะน้ำมันกลางทะเล (Off Shore) อุตสาหกรรมอู่ต่อเรือ (Ship Yards) โรงไฟฟ้า (Power Plants) โครงสร้างพื้นฐานคมนาคม (Infrastructure) พลังงาน ทางเลือก (Solar Plant)

Standard and Certificate

Standard : IEC 60947-2, NEMA AB-1, KS C 8321

Approval & Certificate : CE, KEMA, KERI, KS, GOST-R, CCC, TSE KR, LR, ABS, BV, NK, GL
